ATX

Источник - http://www.nix.ru/support/faq/show_articles.php?number=743&faq_topics=ATX-MiniiTX-Mini-DTX

ATX (Advanced Technology Extended) - созданный в 1995 году стандарт, описывающий геометрические размеры материнских плат и корпусов, способы их сопряжения, а также геометрические и электрические параметры блоков питания, их способов подключения к материнским платам и взаимодействия с ними.

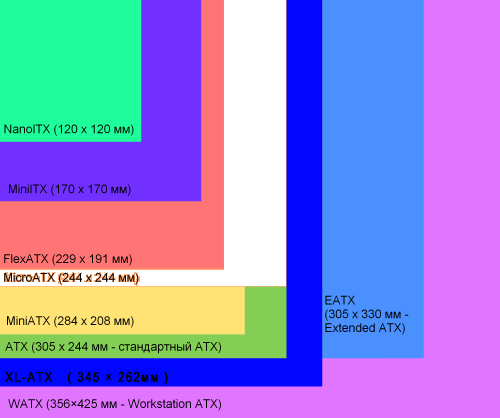

Наглядное сравнение размеров материнских плат популярных форматов семейства ATX:

Более полный перечень известных типоразмеров материнских плат:

Используемые или планируемые к использованию в компьютерах в настоящее время

Название Размер платы (мм) Комментарии
WTX 356 × 425 Workstation ATX - встречается, как, правило, только в brand-name четырёхпроцессорных платформах, как и близкий к нему SWTX
XL-ATX 345 × 262 (325 × 244) XL-ATX. Первым представителем этого форм-фактора стала материнская плата Gigabyte GA-890FXA-UD7, вышедшая 1 апреля 2010 года. Платы стандарта XL-ATX длиннее стандартных ATX плат и позволяют создать материнскую плату с возможностью установки до 10 плат расширения. Длина материнской платы не позволяет устанавливать ее в корпуса , расчитанные на ATX или E-ATX платы, поэтому необходимо выбирать специальные корпуса.
Enhanced E-ATX 347 × 330 Фирменное расширение E-ATX от SuperMicro. Плата шире(со стороны БП) стандартной EATX-платы на 32 мм, что требует соответствующего корпуса. Обычно этот формат обозначают просто как E-ATX(347 × 330)
E-ATX 305 × 330 Extended ATX. Наиболее популярный формат плат и корпусов для двухпроцессорных рабочих станций и серверов.
ATX 305 × 244 Наиболее популярный (вместе c MicroATX) формат материнских плат. На практике платы могут быть короче, вплоть до 305 × 244
microATX 244 × 244 Наиболее популярный (вместе c ATX) формат материнских плат. На практике платы могут быть короче, вплоть до 244 × 170
FlexATX 229 × 191 Уменьшенный вариант MicroATX, предложенный фирмой Intel
DTX 244 × 203 Уменьшенные варианты MicroATX, предложенные фирмой AMD.
Mini-DTX 203 × 170
Mini-ITX 170 × 170 Уменьшенные варианты MicroATX, предложенные фирмой VIA.
Nano-ITX 120 × 120
Pico-ITX 100 × 72
mobile-ITX 60 × 60 Формат сверхкомпактных материнских плат для мобильных и встраиваемых компьютеров, также предложен VIA

Другие форматы материнских плат, не имеющие полной совместимости с ATX.

Устаревшие или не нашедшие массового применения

Название Размер платы (мм) Комментарии:
AT 350 × 305 Оригинальные форматы материнских плат для персональных компьютеров, предложенные компанией IBM и доминировавшие на рынке до конца 90-х годов XX века. Как правило, большинство плат формата Baby-AT можно установить в ATX корпус.
Baby-AT 330 × 216
NLX 254 × 228 Оригинальные "фирменные" стандарты крупных производителей ПК. Были полностью вытеснены MicroATX.
LPX 330 × 229
BTX 325 × 266 Новый универсальный формат, замена ATX, но может так и не найти применения.
microBTX 264 × 267

Используемые в промышленном и встраиваемом оборудовании

Название Размер платы (мм)
EBX 203 × 146
EPIC (Express) 165 × 115
ESM 149 × 71
COM Express 125 × 95
ESMexpress 125 × 95
ETX/XTX 114 × 95
PC/104(-Plus) 96 × 90
ESMini 95 × 55
