Распайка дополнительного 4-штырькового разъёма питания ATX 12V

Дополнительный 4-штырьковый разъём питания ATX 12V включен в спецификацию ATX для использования в системах, потребляющих большую мощность по напряжению +12 В с целью повышения энергообеспечения системных плат, так как стандартный блок питания ATX содержит в основном силовом разъеме только один вывод +12 В, а дополнительный 6-штырьковый разъем питания АТХ рассчитан на подачу напряжений +3,3 и +5 В.

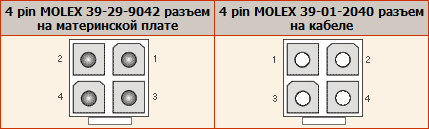

Схема цоколевки

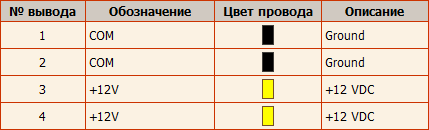

Названия и функциональные назначения выводов

Примечание: Потребность в таком нововведении возникла с появлением процессора Pentium ММХ, который потребляет нестандартное напряжение 2,8 В. Чтобы сделать системные платы более универсальными, был разработан модуль регулятора напряжения (VRM - Voltage Regulation Module), который стандартное рабочее напряжение от блока питания преобразовывает в напряжение, необходимое процессору. VRM в настоящее время встраивается в большинство системных плат. Конструкция регулятора напряжения рассчитана на работу с +5 или +12 В. В основном используется напряжение +5 В, но многие компоненты в настоящее время переходят на +12 В, предъявляя тем самым повышенные требования к энергопотреблению соответствующего номинала напряжения.
