Спецификация Auto-Negotiation (Авто согласование) была предложена специалистами комитета IEEE 802.3u для того, чтобы обеспечить возможность оперативного автоматического конфигурирования по принципу (Plug and Play) компонентов локальных гибридных (с точки зрения типа используемого протокола физического уровня) вычислительных сетей.

Операции, которые выполняются впределах процедуры AN,разделены на два класса:

• Основная операция (Basic operation)
• Вспомогательные операции (Optional Operation)

Основная операция процедуры AN

В зависимости от типа взаимодействующих компонентов основная операция может выполняться в двух режимах:

• Оба взаимодействующих устройства поддерживают процедуру AN
• Только одно из взаимодействующих устройств поддерживает процедуру AN

Во втором случае более умное устройство должно определить единственный тип технологии, которую поддерживает его визави путем исследования типа формируемых им сигналов.

Вспомогательные операции процедуры AN

Процедура AN предусматривает выполнение дополнительных операций, которые не применяются в ходе согласования параметров информационного обмена. Дополнительные операции используются длятого, чтобы обеспечить возможность быстрой локализации неисправности или предотвратить её возникновение. К числу таких дополнительных операций относятся:

• Интерфейс управления (Management Interface)
• Функция дополнительной страницы (Next Page Function)
• Сигнализация об ошибке на удаленной стороне (Remote Fault Indication)

Интерфейс управления

Интерфейс управления обеспечивает механизм для сбора информации о проблемах, которые могут возникнуть при выполнении процедуры AN. В частности, с помощью данной операции могут быть выполнены следующие действия:

• Установление причины, из-за которой установление соединения было признано невозможным
• Определение функциональных возможностей сети
• Изменение информационной скорости соединения

Функция дополнительной страницы

Для того, чтобы обеспечить возможность передачи дополнительной служебной информации между взаимодействующими устройствами, они могут обмениваться дополнительными кадрами (страницами). Использование этой функции позволяет передавать диагностическую информацию о проблемах, которые возникли в процессе выполнения основной процедуры AN, и обеспечивает возможность дальнейшего развития всей процедуры в целом.

Сигнализация об ошибке на удаленной стороне

Для того, чтобы представить партнеру по алгоритму AN информацию о характере возникших проблем (неправильный тип кабеля,неправильная раскладка используемых пар) используется операция сигнализации об ошибке на удаленной стороне. Обычно результаты выполнения этой операции передаются с использованием функции дополнительной страницы.

Принципы организации информационного обмена при выполнении процедуры Auto-Negotiation

Информация, которой партнеры обмениваются при выполнении процедуры Auto-Negotiation, представлена в виде кадров физического уровня.

Транспортный механизм процедуры Auto-Negotiation

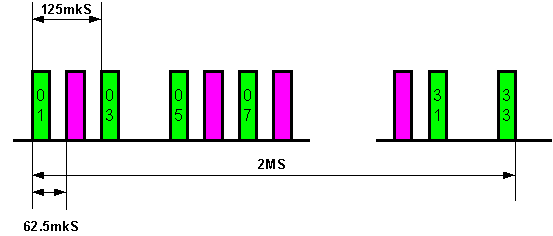

Дляпередачи данных между партнерами при выполнении процедуры Auto-Negotiation используется группа импульсов, которые называются Fast Link Pulses (FLP). Эта группа, структура которой представлена на рисунке, может состоять из 33 импульсов, которые следуют с периодом 62.5 микросекунд. Нечетные импульсы этой последовательности, которые отмечены на рисунке зеленым цветом, используютсядля синхронизации передаваемой группы. Шестнадцать четных импульсовFLP, которые нарисунке отмечены красным цветом, предназначены для передачи информационного слова [D0..D15]. Наличие импульса в четной позиции FLP интерпретируется как «1», егоотсутствие как «0» соответствующего разряда информационного слова.

Cпецификация IEEE 802.3x определяет механизм выполнения процедуры Flow Control на канальном уровне IEEE 802.3.

Описание процедуры управления потоком

Для обеспечения управления потоком компоненты локальной сети обмениваются кадрами специального формата, которые называются кадры паузы (PAUSEFrames). Структура кадра PAUSE Frame

На рис представлена структура кадра типа «Пауза». В первой строке таблицы размещены данные о длине соответствующего поля в байтах. Поля преамбулы и SFD не показаны. Признаком кадра этого типа является наличие кода 8808-0001 в смежных полях LENGTH/TYPE и OPCODE.

В поле DA (Destination Address) кадра данного типадолжен быть размещен код 01-80-C2-00-00-01, который представляет собой Multicast адрес станций, которые поддерживают выполнение данной процедуры, или Unicast адрес конкретного абонента всети, формирующего избыточный трафик для данной станции.

В поле SA (SOURCE Address) кадра типа «Пауза» помещается MAC – адресстанции, которая инициирует выполнение процедуры управления потоком.

В поле LENGTH/TYPE этого кадра размещается код 8808 зарезервированный IEEE для кадров, которые используются в процедурах управления на уровне MAC. Поле OPCODE содержит признак кадра управления потоком 0001. В последующих двух байтах размещается код, который соответствует размеру предлагаемой паузы, выраженному в битовых интервалах. Единица младшего разряда этого кода соответствует 512 битовым интервалам используемой технологии. Таким образом, размер предлагаемой паузы для технологий Fast Ethernet может иметь значение от 0 до 0.3 секунды. Остальные поля данного кадра зарезервированы для дальнейшего использования или выполняют служебные функции.

Режимы использования процедуры управления потоком

Процедурауправления потоком может выполняться в двух режимах:

• Симметричный режим
• Асимметричный режим

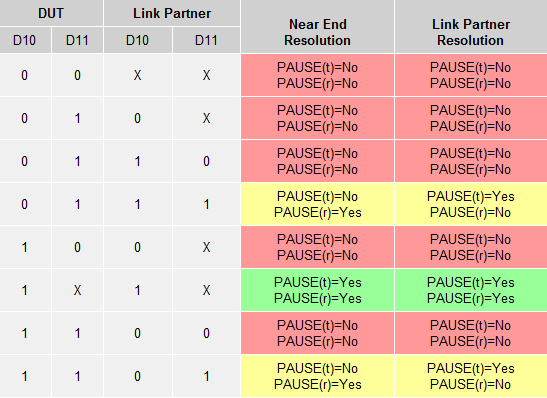

Симметричный режим управления потоком возможен в том случае, если оба взаимодействующих устройства могут формировать и правильно интерпретировать кадры типа PAUSE. В случае, если толькоодно из взаимодействующих устройств поддерживает процедуру управления потоком вполном объеме, используется асимметричный режим. В таблице приведены возможные варианты режима управления потоком в зависимости от заявленных возможностей партнеров по информационному взаимодействию.
