Типы Network Address Translation (NAT)

Источник: http://aoz.com.ua/2009/01/26/nat-types/

В свое время, когда я пытался понять как работают различные типы NAT маршрутизаторов. С одной стороны количество статей на эту тему оказалось крайне мало. С другой стороны, исходя из того что было, понять их было крайне сложно. Попробую написать понятное объяснение с максимумом картинок и минимумом определений. Перевод оригинальной английской терминологии на русский язык резанул по ушам, поэтому решил ее оставить как есть.

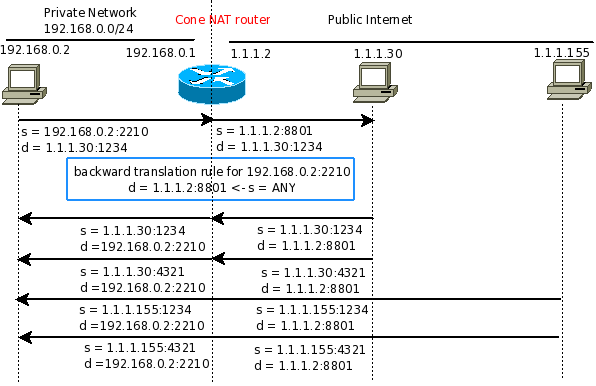

Cone NAT

Внутренний адрес (192.168.0.2:2210) проецируются на внешний адрес (1.1.1.2:8801). Любой пакет посланный с 192.168.0.2:2210 будет послан через 1.1.1.2:8801. Любой пакет с внешнего хоста, посланный на адрес 1.1.1.2:8801 будет отправлен на 192.168.0.2:2210

Full cone nat

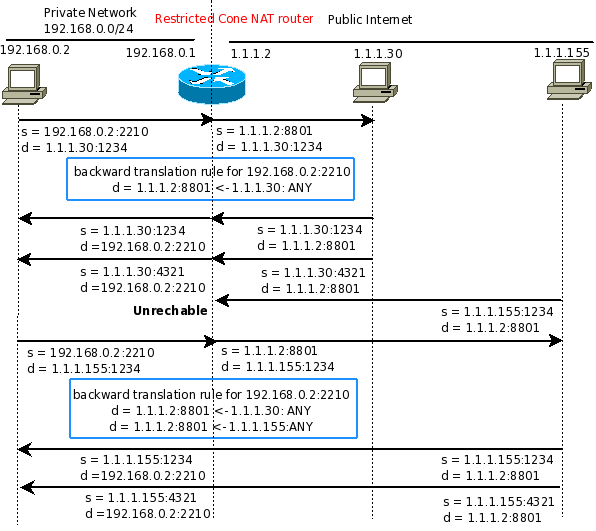

Address-Restricted cone NAT или Restricted cone NAT.

Внутренний адрес (192.168.0.2:2210) проецируются на внешний адрес (1.1.1.2:8801). Любой пакет посланный с 192.168.0.2:2210 будет послан через 1.1.1.2:8801. Пакет с любого порта внешнего хоста, посланный на адрес 1.1.1.2:8801 будет отправлен на 192.168.0.2:2210 только в случае, если 192.168.0.2:2210 предварительно посылал пакет на этот внешний хост.

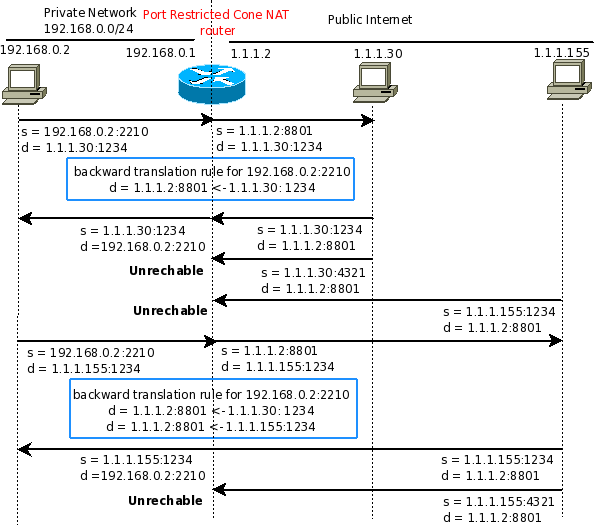

Port-Restricted cone NAT

Внутренний адрес (192.168.0.2:2210) проецируются на внешний адрес (1.1.1.2:8801). Любой пакет посланный с 192.168.0.2:2210 будет послан через 1.1.1.2:8801. Внешний хост (1.1.1.30:1234) модет послать пакет на 192.168.0.2:2210 через 1.1.1.2:8801 только в случае если ранее 192.168.0.2:2210 слал пакет на 1.1.1.30:1234

Symmetric NAT

Каждый пакет с определенного внутреннего IP адреса:порта на определенный внешний IP адрес:порт будет иметь после трансляции уникальный внешний адрес порт. Соответственно, пакет с одного и того-же внутреннего адреса:порта, но посланный на другой внешний хост или порт после трансляции будет иметь другой внешний адрес-порт. Внешние хосты могут послать обратный пакет только на те хосты:порты откуда они получили пакеты.
