Private vlan

Немного о private vlan [habr]

via http://habrahabr.ru/post/114646/

Довольно часто на форумах, и других it ресурсах, проскакивает фраза что vlan (стандарт 802.1q) не относится к безопасности, как таковой. Я в принципе с этим суждением согласен, это как динамический nat, который косвенно, но обеспечивает защиту хостов который находятся в серой сети. Да эти 2 темы как vlan так и nat рождают холивар. Но вот есть одна технология которая в большей степени относит vlan к безопасности, о ней мы и поговорим далее.

Private vlan, что же это такое?

Попробую рассказать своими словами. По сути с помощью данной технологии выполняется контроль внутри vlan-а. Контролируя broadcast домен превращая его в под домены, согласно настройкам, которые дал администратор сети. Проще говоря, есть свич, есть сеть, есть broadcast домен. Не хотим мы что бы пользователи, которые подключены в этот домен могли обращаться друг к другу. Здесь и применяется наша технология. А если смотреть со стороны самой технологии, то в домене организуются поддомены.

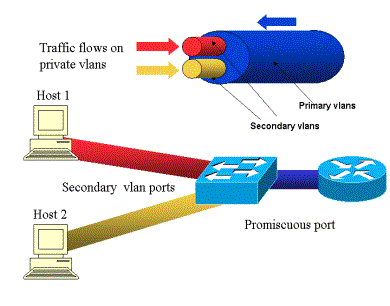

Существует 2 типа вланов в данной технологии, primary, основной влан который берется за основу и представляется не private vlans, как обычный не показывающий id внутридоменных вланов, которые и относятся у второму типу вланов secondary.
Тем самым сами secondary vlans могут быть 2-х типов: Isolated и community, ниже описаны различия этих понятий.

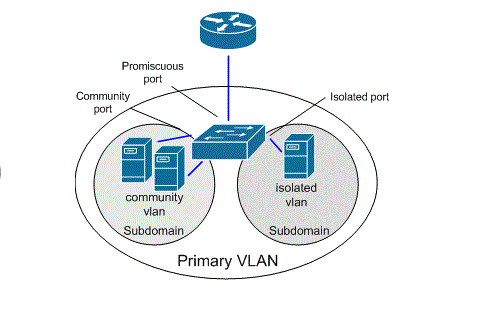

Итого подытожив получим следующее.

Promiscuous (или Uplink к примеру в allied telesyn) — режим пропускания трафика, применяется в случаях когда не нужно ограничивать доступность(тот же файловый сервер, маршрутизатор или коммутатор). Этот тип относится к primary vlans. И обменивается трафиком как с изолированными, так и как сказано выше с вланами не использующие технологию pvlan.

Isolated — как раз порт который находится в изолированном состоянии т.е. находится в своем под домене, и не имеет доступ к другим изолированным под доменам, так же как и к нему. Видит он только порты которые находится в promiscuous состоянии, применяется когда хост в сети требует к себе особой безопасности.

Community – деление на под домены не один порт, а несколько портов в отдельном домене. Другими словами, хосты в этом домене видят как своих соседей по под домену, так и хосты в promiscuous состоянии, применимо, когда изоляцию делаем, к примеру, по отделу.

Я больше опирался на понятия корпорации cisco, чем других. Так что в понятиях есть различия, но они схожи с понятиями cisco, и вы при знакомством с технологией от другого вендора думаю поймете, что и как.

О Применении.

Скажу что бы внедрить данную технологию в сеть нужно учитывать, такие параметры, что pvlan не поддерживает многие другие технологии, к примеру vtp rsapn, voice vlan и т.д.

Технология довольно интересная, на мой взгляд, и если вы не найдете применения ей в своей сети, думаю кто не сталкивался с этим понятием будет интересно познакомиться с легким описанием данной технологии.

Private VLAN в Ethernet-коммутаторах [ZyXEL KB]

via http://zyxel.ru/kb/1768

Вопрос:
Поддерживают ли управляемые Ethernet-коммутаторы ZyXEL функцию Private VLAN?

Ответ:
И да, и нет.

Прежде всего, Private VLAN - термин, который используется компанией Cisco. В управляемых Ethernet-коммутаторах ZyXEL существует поддержка функции с названием Port isolation, схожей по функционалу с Private VLAN.

Коммутаторы ZyXEL поддерживают Port isolation как при использовании VLAN на базе портов (port based VLAN), так и при использовании VLAN на базе признака (802.1Q VLAN).

Port isolation (в настройках VLAN 802.1Q) – если включено, то данные не могут передаваться между клиентскими портами. Клиентским портам разрешен только обмен данными с Uplink-портами.
Port isolation (в настройках Port-based VLAN) – если включено, то данные не могут передаваться с одного порта на другой. Разрешен только обмен данными между портами и коммутатором (CPU) для настройки.

Изоляция портов VLAN работает аналогично Private VLAN Cisco. Т.е. делает порты, расположенные в пределах того же самого VLAN, неспособными общаться друг с другом, кроме как через шлюз или Uplink-порт.
Кроме того, без использования Port isolation широковещательные пакеты распространяются на все порты, принадлежащие VLAN. Port isolation повышает безопасность и препятствует широковещательным пакетам распространяться в пределах одной VLAN.
